Рулонные алюминиевые ворота утеплённые

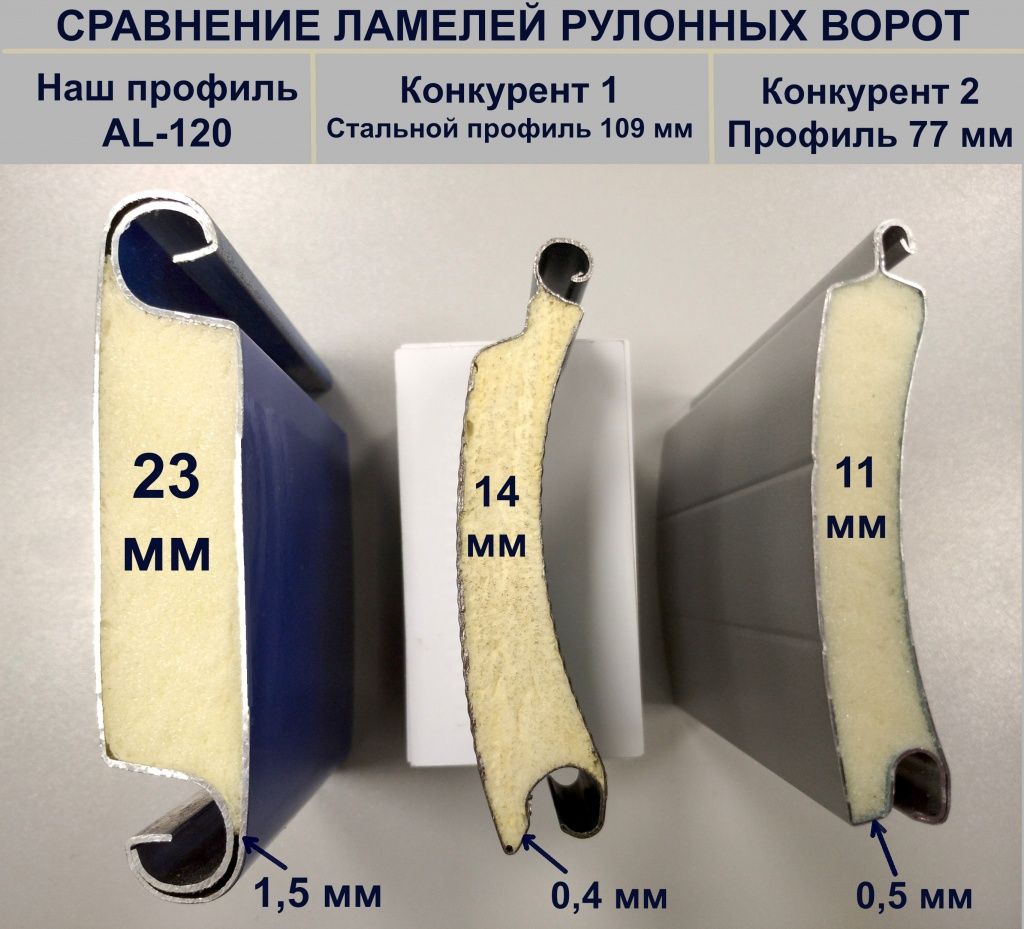

Утепленные рулонные ворота устанавливают в производственных помещениях, авиационных ангарах, складах, сортировочных узлах и других помещениях промышленного назначения. Данный тип ворот решает проблему с перекрытием больших проёмов - шириной более 5 метров. Полотно из профиля AL-120 состоит из ламелей толщиной 23 мм с заполнением из твердого пенополиуретана, обеспечивающего теплоизоляционные свойства конструкции. Рулонные врата AL-120 с усилением экструдированным профилем предназначены для установки в районах с высокими ветровыми нагрузками. Специальное исполнение из профиля AL-120 в несколько полотен с использованием откатных ферм позволяет защищать проемы для авиатехники и спецтехники шириной до 40 метров. Одним полотном можно изготовить промышленные утепленные ворота шириной до 12 метров.

Преимущества рулонных промышленных ворот из алюминиевого профиля AL-120

Профиль AL-120 – хорошо известен на территории Российской Федерации. Воротные изделия из алюминиевого профиля заполнены пенополиуретаном и по соотношению цена/качество превосходят европейские аналоги. Изготавливаются промышленные ворота в г. Коломне Московской обл. на предприятии, имеющем современное высокотехнологичное оборудование.

Алюминиевый профиль легок и не подвержен коррозии, запас прочности ворот из такого материала впечатляет, толщина стенки в 1-2 мм позволяет производить конструкции шириной 12 метров одним полотном, а при использовании откатных ферм, позволяет устанавливать нашу продукцию на проемы шириной 40 метров.

В конструкции используются консоли откатного типа, что обеспечивает снижение нагрузки на направляющие, а также позволяет полотну более плотно прилегать к проему. Таким образом увеличивается герметичность, сокращаются потери тепла до минимума, уменьшается трение при движении полотна в направляющих, увеличивается ресурс.
Для регионов с высокой ветровой нагрузкой (II, III, IV, V) полотно ролворот усиливается ламелями из экструдированного профиля толщиной 1.5 мм. Для предотвращения выхода полотна из направляющих применяются специальные ветровые крюки.
Поставка готовой продукции осуществляется практически в собранном состоянии, что значительно облегчает монтаж, увеличивает скорость пусконаладочных работ.
В отличие от других аналогов, промышленные рулонные ворота из профиля AL-120 - продукция российского производства, это позволяет эффективно работать в рамках программы импортозамещения. Также, на складах нашего производства всегда в наличии комплектующие ко всем видам нашей продукции, что позволяет в кратчайшие сроки произвести ремонт или сервисное обслуживание. Вам не понадобится ожидать комплектующие от поставщиков.
По желанию Заказчика конструкция может быть укомплектована дополнительным оборудованием (фотоэлементами, оптической контактной планкой, светофорами).

Материал	Алюминий с двойной стенкой, с внутренним наполнением	стандартно
Материал	из жесткого ППУ, с порошковой покраской по RAL	стандартно
Максимальные размеры ворот	Ширина максимальная, мм (одним полотном)	11 500
	Ширина максимальная, мм	40 000+
	Высота максимальная, мм	15 000
Размеры, масса профиля	Толщина стенки, мм	1-1,5
	Толщина ламели, мм	23
	Высота ламели, мм	120
	Кроющая поверхность, мм	98
	Масса квадратного метра полотна, кг	10,6
	Масса погонного метра профиля, кг	1,06
Консоли	ОКД-6, ОКД-8, KC-104, КО-120	стандартно
Консоли	KO-120У	опционально
Боковые заглушки профиля	Пластиковый фиксатор	стандартно
Электропривод	Осевой двигатель	стандартно
	Внутривальный двигатель	стандартно
	Питающее напряжение: однофазный двигатель / трехфазный двигатель	220 В / 380 В стандартно
	Температурный режим работы электродвигателя и автоматики:
	• осевые со встроенным блоком управления	от –5 до +50 °С стандартно
	• внутривальные	от –20 до +50 °С стандартно
	• осевые специальные	от –35 до +50 °С опционально
	Пылевлагозащищенность электродвигателя	IP 54 стандартно
	Пылевлагозащищенность электродвигателя	IP 65 опционально
	Тип аварийного подъема электродвигателя:
	• рукоятка (вороток)	опционально
	• цепной редуктор	стандартно

В зависимости от ваших потребностей, мы сможем изготовить утеплённые рулонные ворота по индивидуальным размерам, уточняйте у менеджера.

Воротная конструкция рассчитана на работу в следующих условиях:

Количество циклов – не более 100 циклов подъема-опускания в сутки
Температура воздуха: от -40⁰С до +50⁰С

Конструкция

Наши производственные рулонные ворота значительно отличаются от обычных ролет (ролетных ворот), которые представлены на рынке популярными брендами, промышленные ворота гораздо прочнее. Усиленная структура AL-120 получается за счёт более толстой стенки ламели, большего слоя утепления, использования мощных уплотнителей, европейских двигателей и крепких сварных конструкций. В качестве опорных подшипников используется специальный "плавающий" подшипниковый узел UCFL208, который позволяет предотвратить заклинивание вала при естественных перекосах конструкции.

Ветровая нагрузка

Ворота с профилем AL-120 успешно устанавливаются в регионах с высокой ветровой нагрузкой, до 5-го ветрового района (Дальний Восток, Ставропольский край). Напор ветра позволяют выдержать дополнительные ветровые крюки, установленные в полотно и удерживающие ламели в направляющих.

Как проверить устойчивость ворот, ролворот и рольставен к взлому по ГОСТ

Обычно промышленные рулонные ворота устанавливают на территории заводов и предприятий, которые находятся под охраной и вопрос взломостойкости ворот для них не актуален. Но иногда рулонные ворота устанавливают и на неохраняемые отдельно стоящие здания. Для таких помещений вопрос устойчивости к взлому актуален. Большие промышленные ворота имеют значительный вес и поднять их даже с помощью специального инструмента довольно проблематично.
Испытания по ГОСТ ГОСТ Р 52502-2012 п. 5.1.2.1, таб. 2. (Национальный стандарт Российской Федерации. Жалюзи-роллеты металлические) подразумевает испытания конструкции ворот:

на выдавливание полотна под определенной нагрузкой из направляющей (давление в край полотна);
выдавливание из двух направляющий (давление в центр полотна);
выдавливание полотна вверх;
сопротивление взлому с помощью различного инструмента.

Для испытаний на класс устойчивости к взлому Р4-5 был выбран электроинструмент - УШМ с кругом 125 мм и небольшая "фомка". Схема сертификации "1с". Так как алюминий вязкий и плохо режется кругом по металлу, а толщина двустенной ламели на замках составляет более 5 мм, то рулонные промышленные ворота с ламелями FK-120 успешно прошли испытания на взломостойкость на класс Р4 и даже Р5. Процесс испытаний, снятый в лаборатории, можно увидеть ниже в разделе "Видео". Время сопротивления к взлому с помощью УШМ ворот с ламелями AL-120 составило более 4 минут.

Усиленные промышленные ворота больших размеров

Для рулонных утепленных ворот большого размера и для района с высокой ветровой нагрузкой есть возможность изготовить ворота усиленной конструкции. Кроме ветровых крюков, описанных выше, используются ламели, изготовленные методом экструзии. В результате изготовления ламелей путём выдавливания (экструзии) алюминий уплотняется и становится более прочным. Толщина алюминия на замках, при таком способе производства, составляет 2-3 мм, конструкция получается более прочной ещё и за счёт бесшовного способа изготовления.
